ISD74 TNTSAT - Récepteur satellite SAGEM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Décodeur TNT Sat
Caractéristiques techniques principales	Réception des chaînes TNT via satellite, compatibilité TNTSAT
Alimentation électrique	Alimentation 12V/220V
Dimensions approximatives	Environ 30 x 20 x 5 cm
Poids	Environ 1,5 kg
Compatibilités	Compatible avec les téléviseurs équipés d'une entrée HDMI ou péritel
Fonctions principales	Accès aux chaînes TNT, enregistrement sur disque dur externe, guide des programmes
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces détachées, réparation par des professionnels recommandée
Sécurité	Utiliser uniquement avec l'alimentation fournie, éviter l'exposition à l'humidité
Informations générales utiles	Vérifier la couverture satellite avant l'achat, garantie de 2 ans

FOIRE AUX QUESTIONS - ISD74 TNTSAT SAGEM

Comment configurer le SAGEM ISD74 TNTSAT pour la première fois ?

Pour configurer le SAGEM ISD74 TNTSAT, branchez l'appareil à votre téléviseur et à l'antenne, puis allumez-le. Suivez les instructions à l'écran pour sélectionner votre langue, puis lancez la recherche automatique des chaînes.

Pourquoi je ne reçois pas de signal sur mon SAGEM ISD74 TNTSAT ?

Vérifiez que l'antenne est correctement orientée et connectée. Assurez-vous également que le câble coaxial n'est pas endommagé et que l'appareil est bien alimenté. Si le problème persiste, essayez de relancer la recherche des chaînes.

Comment mettre à jour le logiciel du SAGEM ISD74 TNTSAT ?

Pour mettre à jour le logiciel, accédez au menu des paramètres, puis à la section 'Mise à jour du système'. Suivez les instructions pour rechercher les mises à jour disponibles et installez-les.

Que faire si l'image est pixelisée ou saccadée ?

Une image pixelisée peut être due à un signal faible. Vérifiez l'orientation de votre antenne et essayez de la repositionner. Vous pouvez également vérifier les connexions des câbles et redémarrer l'appareil.

Comment réinitialiser le SAGEM ISD74 TNTSAT aux paramètres d'usine ?

Pour réinitialiser l'appareil, allez dans le menu des paramètres, sélectionnez 'Réinitialisation' et choisissez l'option 'Réinitialiser aux paramètres d'usine'. Cela supprimera toutes vos configurations personnalisées.

Le SAGEM ISD74 TNTSAT ne s'allume pas, que faire ?

Vérifiez si l'appareil est correctement branché à une prise électrique. Essayez de changer de prise ou de câble d'alimentation. Si l'appareil ne s'allume toujours pas, il peut nécessiter une réparation.

Comment changer de chaîne sur le SAGEM ISD74 TNTSAT ?

Vous pouvez changer de chaîne en utilisant les boutons de navigation sur la télécommande. Appuyez sur les boutons '+' ou '-' pour passer à la chaîne suivante ou précédente, ou entrez le numéro de la chaîne directement.

Est-ce que le SAGEM ISD74 TNTSAT prend en charge la télévision en haute définition ?

Oui, le SAGEM ISD74 TNTSAT prend en charge la diffusion en haute définition (HD) pour les chaînes qui offrent ce service. Assurez-vous que votre téléviseur est également compatible avec la HD.

Comment accéder aux chaînes de la TNT sur le SAGEM ISD74 TNTSAT ?

Après avoir effectué la recherche automatique des chaînes, vous devriez pouvoir accéder aux chaînes de la TNT en naviguant à travers la liste des chaînes enregistrées dans le menu de votre appareil.

MODE D'EMPLOI ISD74 TNTSAT SAGEM

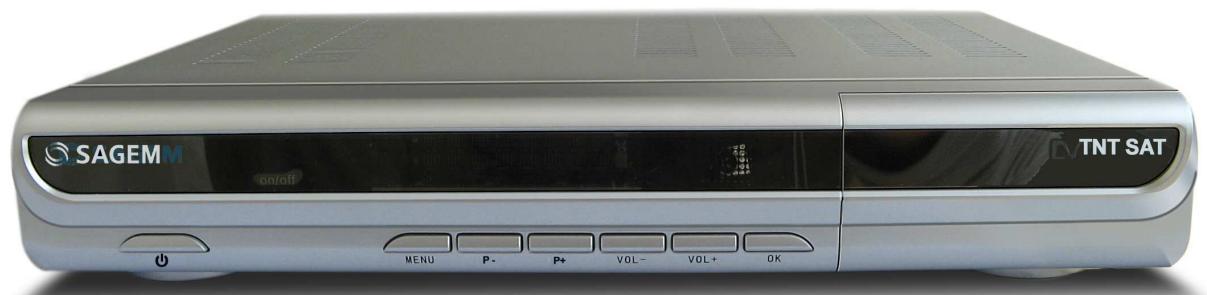

Terminal de réception de TNT gratuite par satellite avec carte d'accès TNTSAT

MANUEL D'UTILISATION

Ce pack satellite TNTSAT de Sagem Communications, dédiée à la réception des chaînes de la TNT par le satellite ASTRA permit de receivevoir les émissions en définition standard. Il est composé d'un Terminal et de sa carte d'accès.

Dès le raccordement de votre Terminal, vous pouze profiter de la totalité des services. Vous pouze mettre à jour votre Terminal si de nouveaux services deviennent disponibles.

Le Terminal Sagem Communications suit une strategie de développement continu. Nous nous réservons donc le droit d'apporter, sans préavis, des modifications et des améliorations au produit décrit dans ce manuel.

Ce produit est conforme à la directive CEM 89/336/EEC.

Marquage CE : Le marquage CE certifie la conformité du produit avec les exigences essentielles aux directives 2004/108/EC et 2006/95/CE du Parlement européen et du Conseil relative aux équipements hertziens et de télécommunication, pour minimiser les interférences electromagnétiques et préserver la santé et la sécurité de l'utilisateur.

La déclaration de conformité CE peut être consultée sur le site www.sagem.com de Sagem Communications, dans la section support, ou obtenue à l'adresse suivante :
Sagem Communications - Service des relations clientèle
4, rue du Petit Albi
95800 Cergy Saint-Christophe - France

Copyright © Sagem Communications (Groupe SAFRAN)
Tous droits réservés

Sommaire

1. Presentation 5

1.1. Face avant 5
1.2. Face arrirée 6
1.3. Télecommande 7

2. Consignes generales 8

2.1. Sécurité 8
2.2. Précautions d'emploi 8
2.3. Réception satellite 8

3. Environment 9

3.1.L'emballage 9
3.2. Les piles et batteries 9
3.3. Le produit 9

4.Raccordements. 10

4.1. Raccordement à un téléviseur et à un magnétoscope ougraveur de DVD 10
4.2. Raccordements à l'antenne 10
4.3. Raccordement au secteur 11
4.4. Raccordement à un amplificateur home cinema 11
4.4. Raccordement à une châne hi-fi 11

5. Première installation 12

5.1. Vérification du signal 12
5.2. Installation des chaînes de la TNT gratuite 12
5.3. Choix du service Régional de France 3 12
5.4. Création du code parental et besoin du niveau de protection 13

6. Reglages du terminal 14

6.1.Installation 14

6.1.2. Recherche des chaînes 15

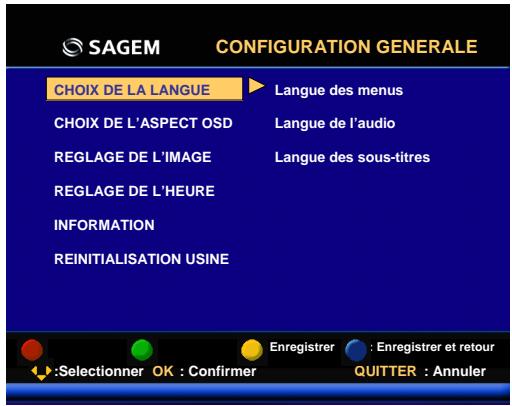

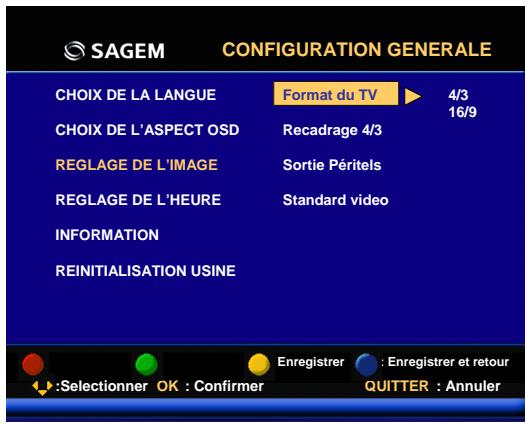

6.1.3. Configuration générale 16

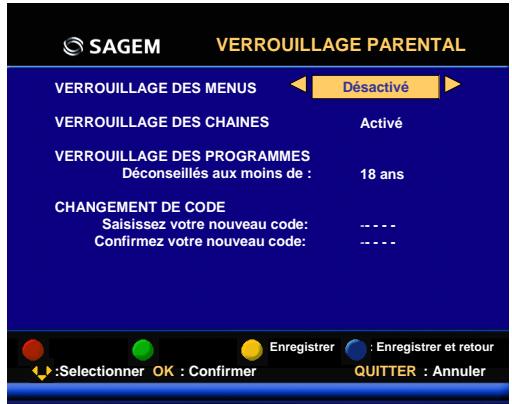

6.1.3. Verrouillage parental 17

6.2. Organisateur de chaînes 17

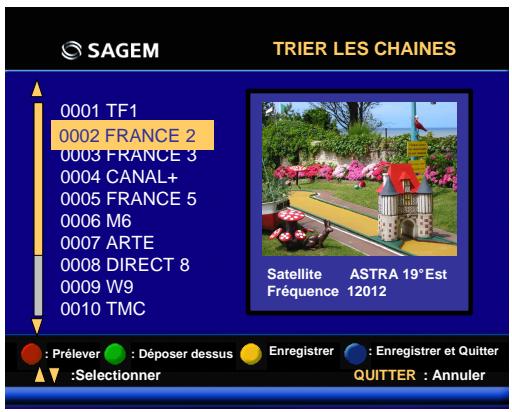

6.2.1 Trier les chaînes 18

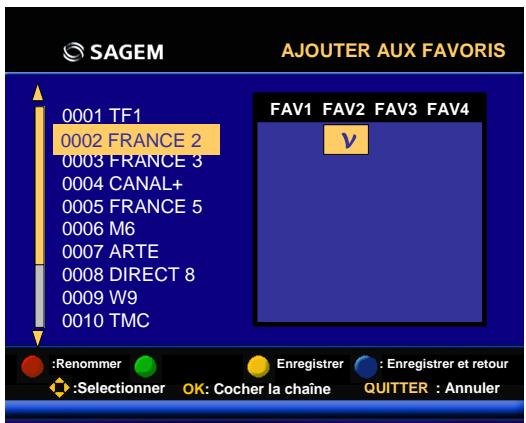

6.2.2 Ajoutez aux favors 18

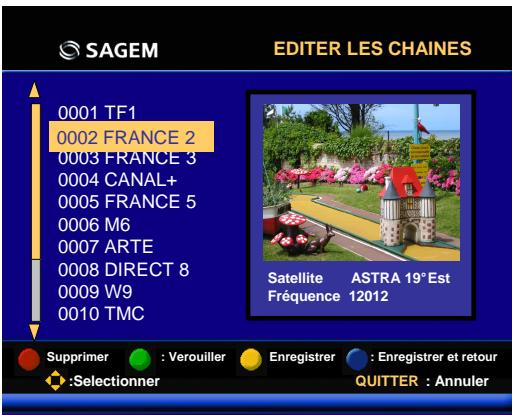

6.2.3 Editor les chaines 19

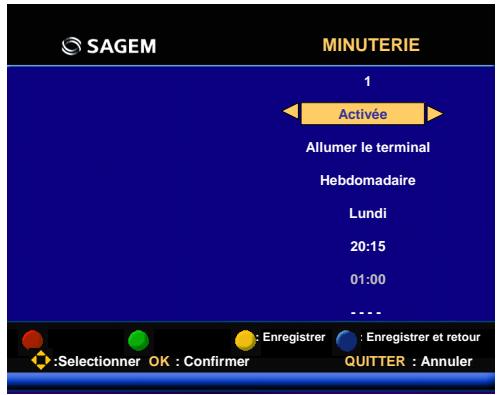

6.4. Minuterie 20

7. Utilisation courante du terminal 21

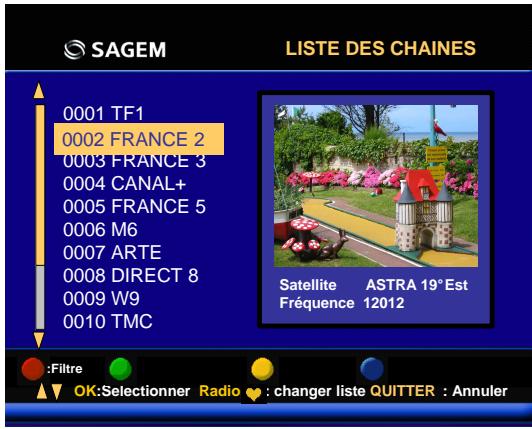

7.1. Sélectionner une chaine 21

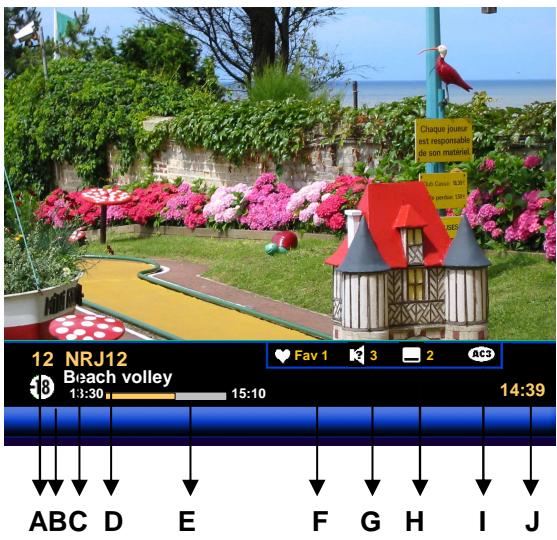

7.2. Bandeau de zapping 21

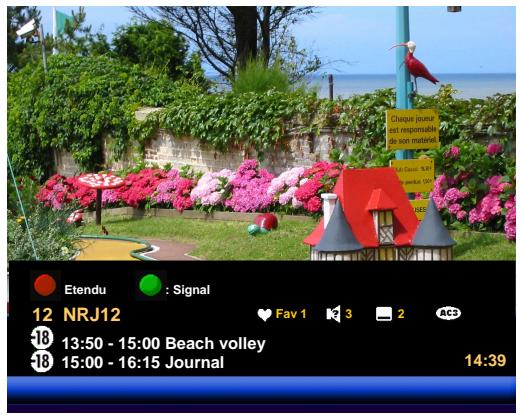

7.3. Informations détaillées sur les programmes 22
7.4. Changer de liste favorites 22
7.5. Choix temporaires des langues audio et des sous-titres 22
7.6.Teléxte 22
7.7. Commutation TV 22

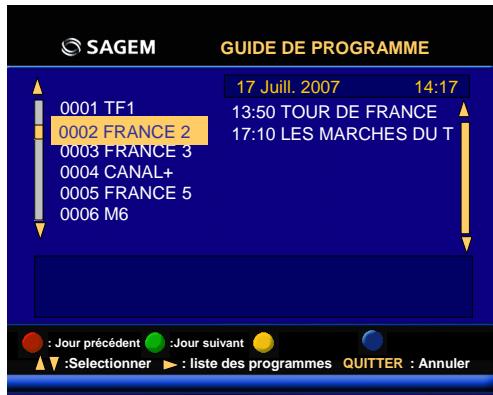

7.8. Guide électronique des programmes 23
7.9.Choisir une station de Radio 23
7.10.Ajuster le volume 23

1. Messages carte TNTSAT 24
   9.Misea jour automatique dulogiciel 25
2. En cas de problèmes 26
3. Caracteristiques Techniques 27
4. Garantie 28

1. Présentation

L'utilisation de ce terminal de réception satellite permet de recevoir les chaînes de la TNT (Télévision Numérique Terrestre) ainsi que les chaînes TV et les stations Radio gratuites diffuses par le satellite Astra 19^ .

VOTRE TERMINAL EST AUSSI LIVRÉ AVEC :

• 1 télécommande et 2 piles AAA, 1 cable PÉRITEL et 1 carte TNTSAT.

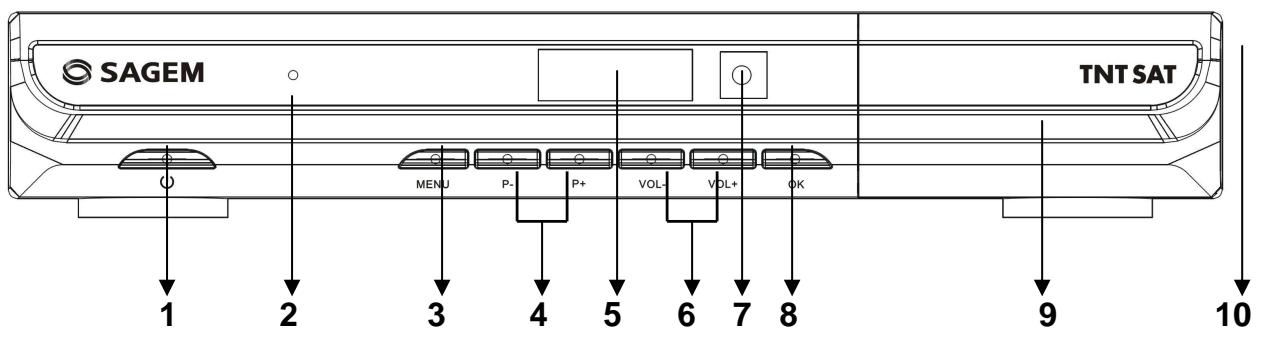

1.1. Face avant

1.Sortie du mode veille
2. Voyant d'etat du terminal de réception (vert en marche, rouge en veille)
3. Accès aux menus de configuration
4. Changement de chaîne ou navigation haut et bas dans un menu
5. Afficheur : Affiche l'heure lorsque le terminal de réception est en veille et affiche le nombre de programme lorsqu'il est en marche
6. Réglage du volume sonore ou navigation droite et.gauche dans un menu
7. Récepteur infrarouge de la télécommande
8. Validation dans un menu ou un écran de dialogue
9. Lecteur de carte a puce TNTSAT (insertion puce vers le bas) derriere la porte de protection
10. Onglet d'ouverture de la porte de protection de la carte TNTSAT

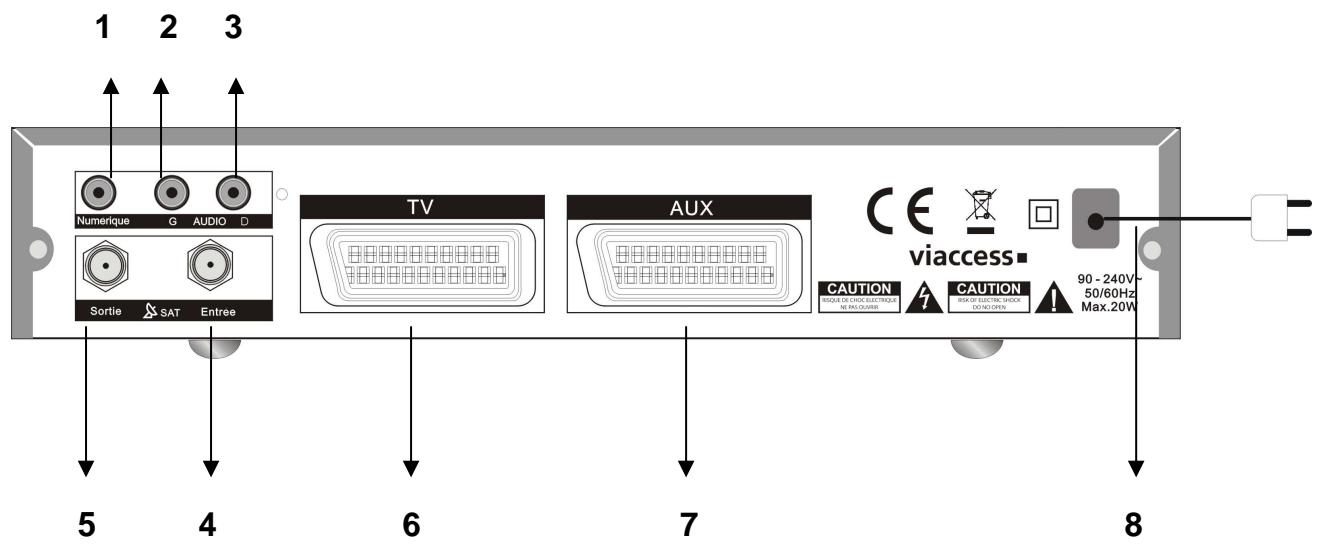

1.2. Face arrête

1. PRISE AUDIO NUMÉRIQUE Coaxiale
2. PRISE AUDIO ANALOGIQUE VOIE GAUCHE (vers chaîne HI-Fl)
3. PRISE AUDIO ANALOGIQUE VOIE DROITE (vers chaîne HI-FI)
4. ENTRÉE ANTENNE SATELLITE (raccordement à la Parabole)
5. SORTIE ANTENNE SATELLITE (permét de connecter un autre terminal analogue ou numérique)
6. PRISE PÉRITEL (vers téléviseur)
7. PRISE PÉRITEL (vers magnétoscope ou graveur/lecteur DVD de salon)
8. PRISE D'ALIMENTATION SECTEUR

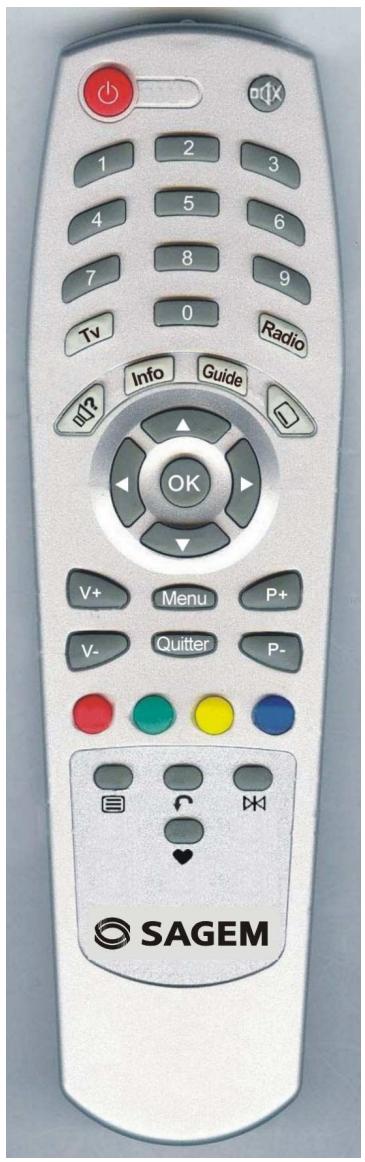

1.3. Telecommande

Mise en marche/arrêt du terminal.

Coupe la sortie son du terminal.

V +/V- Augmente/diminue le niveau du volume audio du terminal.

P-/P+ Change le programme pour le programme precedent/suivant

Ann: Affiche la liste des langues audio disponibles pour la chaine regardée.

Menu Affiche le menu principal.

Quitter Fait quitter le menu ou sous-menu et annule la fonction en cours, le cas échéant.

Info Affiche les informations sur la chaîne en cours.

Permet de naviguer vers le haut et vers le bas dans un menu.

Permet de naviguer vers la guache et vers la droite dans un menu.

OK Valide la rubrique de menu en surbrillance. En l'absence de menu, affiche la liste courante des chaînes.

Revient à la chaîne précédente.

Geldimage sur la video en cours.

Affiche la liste des langues de sous-titrage disponibles pour la chaîne en cours.

Permet d'acceder au mode télétexte si ce dernier est diffusé

• Affiche les listes favorites pour sélection.

Radio Bascule entre les modes RADIO et TV.

TV Permet de basculer du mode recepteur au mode TV

Guide Affiche le guide des programmes.

0 - 9 Contrôle des touches et changement de chaîne direct.

Touches Pour télétexte et navigation dans les menus

Couleurs

2. Consignes générales

2.1. Sécurité

L'utilisation du terminal de réception est sujette à des règles de sécurité visant à protégé les utilisateurs et leur environnement. Par ailleurs, si vous voulez que votre terminal de réception vous donne toute satisfaction quant à son bon fonctionnement, il est nécessaire :

• de l'installer à l'intérieur à l'abri du soleil et de la pluie : évitez les températures extrémement chaudes ou froides. Placez le terminal de réception et le bloc secteur loin des sources de chaleur telles que les radiateurs ou chauffages à gaz/électriques. Ne place pas d'objets incandescents, par exemple des bougies, à proximé du terminal de réception. En cas d'orage, il est conseillé desterolir la prise d'antenne et la prise d'alimentation. Meme si le terminal de réception et le télévisueur sont débranchés, ils peuvent être endommagés par la foudre.
• de placer le terminal de réception dans un endroit sec et aéré.
• de le protégger de l'humidité : mettez le terminal de réception à l'abri de la pluie, de l'humidité et de la poussière. Ne placez pas de plantes à proximé dont l'arrosage pourrait provoquer des projections de liquide. Si un liquide pénétre dans le terminal de réception ou le bloc secteur, débranchez les par la prise secteur et prévenez votre revendeur.
• d'éviter les chocs violents : n'utilisez jamais le terminal de réception s'il est endommagé. Placez toujours votre terminal de réception sur une surface plane où il ne risque pas d'être soumis à de fortes secousses.

N'ouvre jamais le terminal de réception! Il existe un risque de chocoléctrique. Toute intervention eventuelle doit être effectuee par un personnel qualifié.

Raccordez le terminal sur le secteur conformément aux instructions d'installation de ce livre et aux indications portées sur l'étiquette d'identification apposée sur celui-ci (tension, courant, fréquence du réseau électrique). Par précaution, en cas de danger, la prise secteur sert de dispositif de sectionnement de l'alimentation 230V. Elle doit être aisément accessible.

• de débrancher le terminal de réception par la prise secteur avant mise en place ou modification des branchements aux autres appareils (Télévision, magnétoscope, lecteur de DVD...) ou bien toute opération de nettoyage du terminal de réception.

• de nettoyer le terminal de réception exclusivement à l'aide d'un chiffon doux légèrement humide. Ne jamais utiliser de détergents ou d'additifs chimiques.

• de ne rien poser sur le terminal de réception (ce qui nuirait à une bonne aération): Les fentes d'aération situées sur le boîtier protégent votre terminal de réception de la surchauffe. Ne placez aucun objet, tel qu'un morceau de tissu ou une feuille de papier, sur ces fentes. Si vous placez le terminal de réception dans un comportement, veillez à laisser un espace d'au minimum 10 cm de chaque côté et de 20 cm à l'avant et à l'arrêt du terminal de réception.

• de le placer hors de portée des petits enfants : Les piles peuvent être avalées facilement par les petits enfants. Ne laissez donc pas la télécommande sans surveillance.

2.2. Précautions d'emploi

Interférences : ne placez pas le terminal de réception à proximé d'appareils susceptibles de provoquer des interférences electromagnétiques (par exemple des haut-parleurs). Cela peut perturber le fonctionnement du Terminal et provoquer une perturbation de l'image et du son.

2.3. Réception satellite

Si vous installation est ancienne, votre antenné et vos câblages risquènt de ne pas convenir à une réception et diffusion numérique de qualité. Nous vous conseillons de prendre contact avec un professionnel antenniste afin qu'il vous fasse un bilan.

3. Environnement

La préparation de l'environnement est une préoccupation essentielle de Sagem Communications. Sagem Communications a la volonté d'exploiter des installations respectuees de l'environnement et a choisi d'integrer la performance environnementale dans l'ensemble du cycle de vie de ses produits, de la phase de fabrication à la mise en service, l'utilisation et l'élimination.

3.1. L'emballage

La présence du logo (point vert) signifie qu'une contribution est versée à un organisme national agréé, pour améliorer les infrastructures de récapération et de recyclage des emballages. Pour faciliter ce recyclage, veuillez respecter les règles de tri mises en place localement pour ce type de déchets.

3.2. Les piles et batteries

Si vous produit contient des piles ou des batteries, ces dernières doivent être déposées dans les points de collecte désignés.

3.3. Le produit

La poubelle barrée apposée sur le produit ou sur ses accessoires signifie qu'ils appartiennent à la famille des équipements électriques et électroniques. A ce titre, la réglementation européen vous demande de procéder à sa collecte sélective : - Dans les points de distribution en cas d'achat d'un équipement équivalent. - Dans les points de collecte mis à votre disposition localement (déchetterie, collecte sélective, etc.).

Ainsi, vous participez à la réutilisation et à la valorisation des Déchets d'Equipement Electriques et Electroniques qui peuvent avoir des effets potentiels sur l'environnement et la santé humaine.

4. Raccordements

4.1. Raccordement à un téléviseur et à un magnétoscope ou graveur de DVD

Raccordement à un téléviseur

Utiliser un cordon PÉRITEL (fourni) entre la prise PÉRITEL TV de votre terminal de réception et la prise PÉRITEL à l'arrête de votre téléviseur (de préférence compatible RVB).

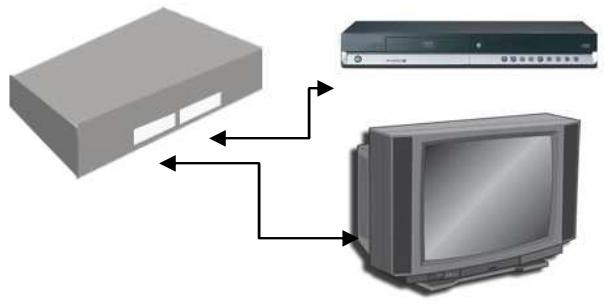

Raccordement a un magnétoscope ou à un lecteur/graveur de DVD

Utiliser un cordon PÉRITEL (non fourni) entre la prise PÉRITEL AUX de votre terminal de réception et la prise PÉRITEL à l'arrête de votre magnétoscope ougraveur de DVD

Note : Si vous magnétoscope/graveur DVD de salon possède plusieurs prises PÉRITEL,CHOISISÉZ la prise TV ou EXT1.

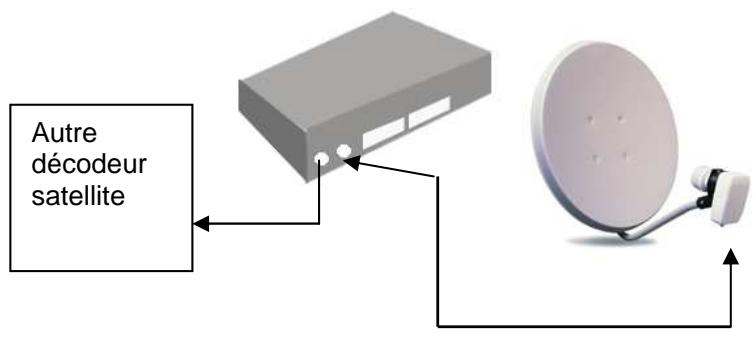

4.2. Raccordements à l'antenne

Le terminal de réception vous permet de receivevoir les chaînes de la TNT depuis le Satellite ASTRA
Vous doivent vous raccorder une parabole d'au moins 60 cm, muni de préférence d'un LNB

« universel » et orientée sur le Satellite ASTRA à 19^ EST

Votre revendeur/installateur vous conseillera pour l'installation et le pointage de cette parabole

• Branchez l'extrémité du cable coaxial, muni d'une fiche F à la prise d'entrée Satellite située a l'arrête du Terminal.

Note : Une sortie satellite est disponible pour pouvoir alimenter un décodeur satellite analogue ou numérique utilisant le même satellite (certaines limitations sont a considérer au niveau des chaînes reçus sur le deuxième terminal)

Attention: Ce terminal est donc pour de la réception individuelle satellite et ne fonctionne pas sur des installations collectives a fréquences transposées.

4.3. Raccordement au secteur

• Branchez ensuite la fiche secteur du terminal à une applique de courant proche de l'appareil et facile d'accès, d'autre part.
• Pour terminer, branchez vos différents équipements comme indiqués ci-dessous

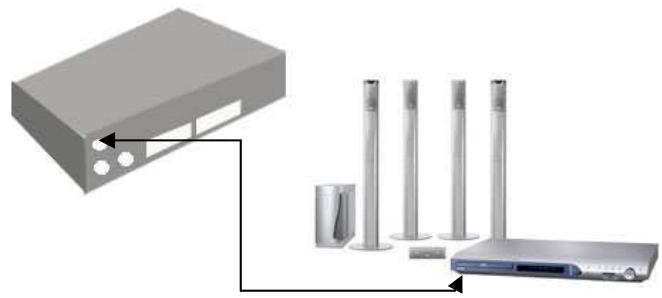

4.4. Raccordement à un amplificateur home cinema

Pour bénéficier du son de qualité DOLBY DIGITAL diffusé sur certaines chaînes, nous vous conseillons de relier votre Terminal à votre amplificateur HOME CINÉMA doté d'une prise d'entrée coaxiale.

Reliez la sortie AUDIO NUMÉRIQUE à l'entrée de votre amplificateur HOME CINÉMA (câble coaxial non fourni).

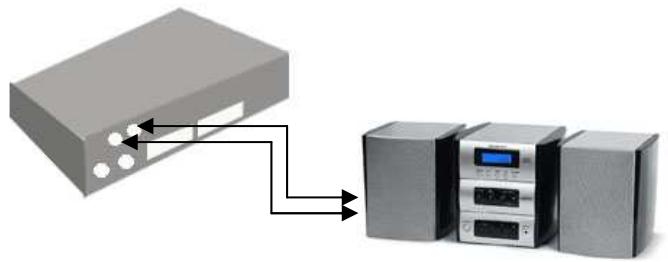

4.4. Raccordement à une chaine hi-fi

Pour bénéficier du son stéreo qualité laser, il vous suffit de raccorder les sorties audio droit et gauche du Terminal à l'entrée auxiliaire de votre chaîne hi-fi (câble non fourni).

5. Première installation

Vérifier que le terminal est correctement branché au téléviseur et à la parabole et que le signal est de bonne qualité. En cas de doute, consultez votre revendeur local, qui vérifiera votre installation et le signal satellite. Vérifier que la prise du terminal est bien branchée dans la prise murale. Mettre le terminal en marche. L'assistant d'installation apparaît à l'écran s'il s'agit de la première mise en marche.

Nous vous conseillons de suivre les étapes pas à pas. Cela vous facilitera la configuration du système et l'installation des chaînes de la TNT gratuite.

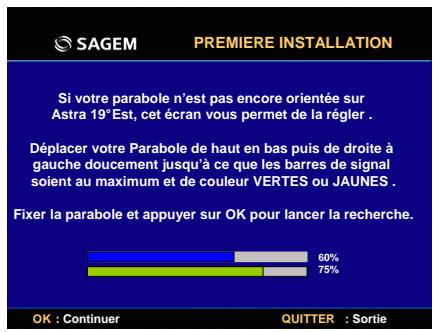

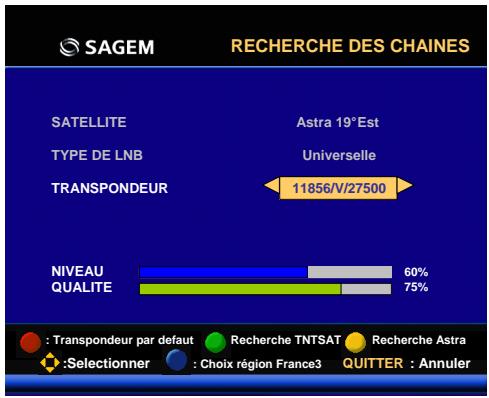

5.1. Verification du signal

Votre parabole doit être dirigée sur le satellite Astra 19 Est. Le cas échéant, régler progressivement la position de la parabole jusqu'à ce que la barre bleu indiquant la puissance soit maxi et la barre de qualité du signal devienne verte.

Essayer d'obtenir une puissance et une qualité de signal optimes. Lorsque le signal ne peut plus être amélioré, fixer la parabole en position et appuyer sur la touche OK de la télécommande pour lancer la recherche de canaux.

Remarque: Des barres indicatrices de puissance/qualité de signal de couleur rouge et hautes indiquent que votre parabole est dirigée sur le mauvais satellite.

Attention: Ce terminal est donc pour de la réception individuelle satellite et ne fonctionne pas sur des installations collectives a fréquences transposées.

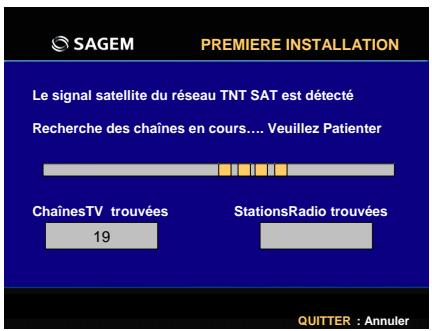

5.2. Installation des chaînes de la TNT gratuite

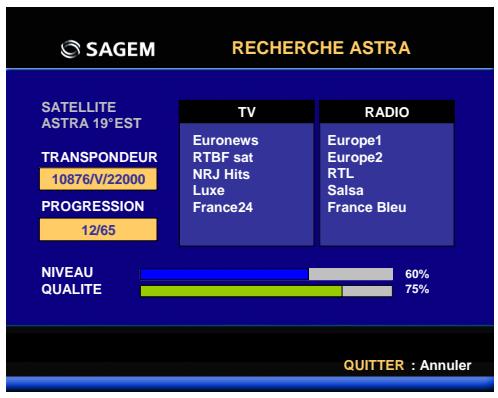

Après avoir trové le réseau TNTSAT, votre Terminal va installer l'ensemble des Chaines de la TNT gratuite

Cet écran montre la progression de l'installation des canaux. Lors de la première installation, le terminalcherche les canaux du bouquet TNTSAT et les sauvegarde.

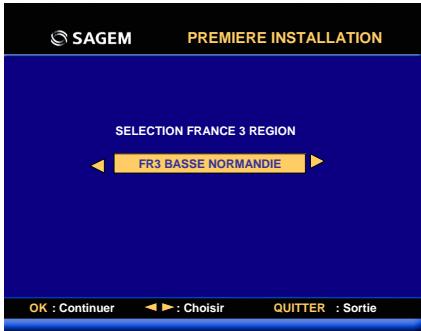

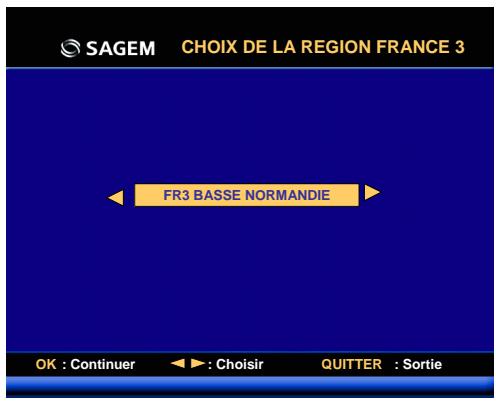

5.3. Choix du service Régional de France 3

Lorsque le terminal a détecté et enregistré les canaux du bouquet TNTSAT, il vous demande de sélectionner votre chaîne régionale France 3. Il affiche pour cela la liste des régions disponibles. Sélectionnez votre région préfééré à l'aide des touches « et appuyez sur OK pour confirmer.

Par la suite, lorsque vous regarderez France 3 et que les décrochages régionaux commenceront, le terminal commutera automatiquement sur le décrochage durant sa diffusion.

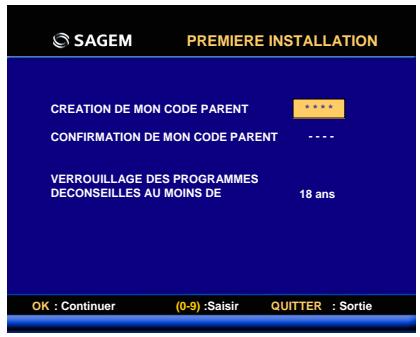

5.4. Création du code parental et besoin du niveau de protection

La création de ce Code Parent est obligatoire pour valider la mise en service du décodeur

Pour cela vous devez saisir 2 fois le même code à 4 chiffres qui sera votre Code Parent.

Ce code vous sera demandé lors de l'Accès aux programmes que vous verrouillez

Vous avez la possibilité de verrouillez les programmes de catégorie II à V en fonction de l'age des enfants

Reportez vous ensuite au chapitre 6.1.3

Pour d'eventuelles modifications

ATTENTION

Une fois que toutes les étapes de l'installation ont été effectuees, le terminal commutera sur la chaine 1 de la liste.

Une carte d'abonnement valide doit être insérée (puce vers le bas) pour regarder les programmes.

6. Réglages du terminal

Les principaux réglages et fonctions de votre terminal se trouvent dans le Menu principal.

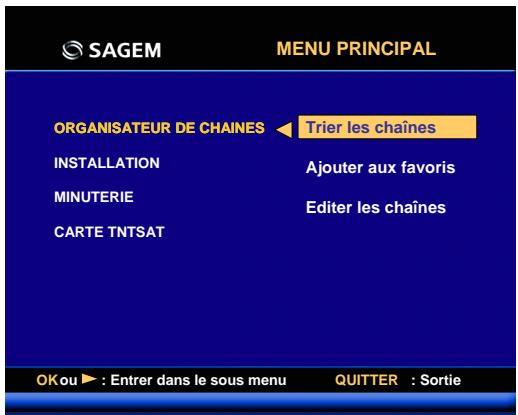

Le menu principal comporte 4 sous-menus: "Organisateur de chaînes", "Installation", "Minuterie" et "Carte TNTSAT".

Appuyer sur la touche MENU pour afficher le MENU PRINCIPAL.

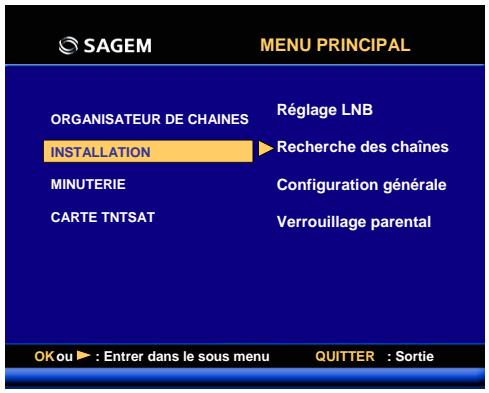

6.1. Installation

Dans le menu PRINCIPAL,CHOISISSEZ INSTALLATION

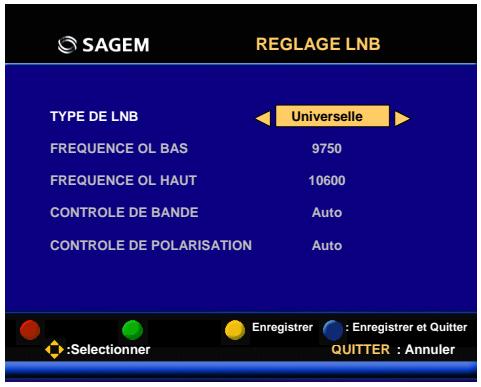

6.1.1. Configuration du LNB (tête hyperfréquence)

Ce menu est destiné à configurer les paramètres du LNB.

Généralement les LNB récent sont de type « universelle »

Appuyez sur > puis sélectionner « Réglage LNB « par OK

Type de LNB:

Freq. OL bas et haut:

Contrôle de bande:

Selectionner le type de convertisseur à l'aide des touches ▲. Si vousCHOISSEZ le type "personnalise", vousdezaisir les Fréquences OL bas et haut

Cette rubrique n'est disponible que si le type de convertisseur sélection est "personnalisé". Appuyer sur la touche OK et saisir dans la fenêtre qui apparaît la valeur souhaïée à l'aide des touches numériques.

Cette rubrique n'est disponible que si le type de convertisseur selectionné est autre que "universelle". Sélectionner la valeur désirée à l'aide des touches Régler sur Auto pour que le terminal selectionne automatiquement la bande en envoyant le signal de commande 22kHz . Régler sur OUI pour que le terminal génère le signal de commande 22kHz en continu, ou sur NON pour désactiver le signal de commande.

Contrôle de polarisation: Sélectionner la valeur désirée à l'aide des touches . Régler sur Auto pour que le terminal contrôle automatiquement la polarisation. Régler sur 13V ou 18 V pour que le terminal alimente le convertisseur avec la tension sélectionnée, ou sur NON pour désactiver l'alimentation du convertisseur.

6.1.2. Recherche des chaînes

Choix du transpondeur d'installation TNTSAT

• Il est possible évientuellesment de redéfinir la configuration du transpondeur d'installation sur le réseau TNTSAT. En appuyant sur la touche ROUGE vous pouvez afficher les deux transpondeurs d'installation si vous les avez oubliés. Vous pouvez également un sélectionner un nouveau par les touches

Recherche des chaînes de la TNT gratuite

• Lancez une recherche des chaînes de la TNT gratuite en appuyant sur la touche VERTE

Choix d'une nouvelle région France 3

• Appuyez sur la touche BLEUE pour avoir accès à cette fonction
• Sélectionnez la région dans l'écran suivant à l'aide des touches

Recherche des chaînes gratuites de ASTRA

• lancer une recherche des chaînes gratuites de ASTRA en appuyant sur la touche JAUNE

Note : cette recherche prend quelques minutes et installe uniquely les chaînes en clair a partir de la position 100 dans la liste des chaînes TV et Radio

6.1.3. Configuration générale

6.1.3.1 Choix de la langue

Permet de sélectionner

• la langue par défaut de l'audio
• la langue par défaut du sous-titre

Nota : la langue des menus est bloquée a français

6.1.3.2 Choix de l'aspect OSD

Permet de selectionner

• la durée d'affichage de la bannière de zapping
• le niveau de transparence de l'OSD

6.1.3.3Réglage de l'image

Permet d'ajuster à votre convenance :

• le format de votre téléviseur 4/3 ou 16/9
• le type de recadrage pour un programme 16/9 pour lui permettre de s'afficher sur un téléviseur 4/3 : letter box (réduit) ou Pan & Scan (partie centrale)
• le type de sortie sur les PERITELS Tv et AUX : RVB (meilleure qualité) ou VIDEO ( téléviseur âgé)
• le standard video PAL ou SECAM dans le cas ou video a eté choisi précédement

6.1.3.4 Réglage de l'heure

Si l'organisme de radiodiffusion vous fournit l'heure GMT, vous pouvez l'utiliser pour régler l'heure, ou bien le faire par vous-même.

Si HEURE AUTOMATIQUE est sur OUI et l'HEURE GMT+ sur AUTO, l'heure est régée automatiquement et votre terminal adoptera automatiquement les heures d'été et d'hiver.

Si HEURE AUTOMATIQUE est sur NON, vous doivent définir l'heure courante et la date

Remarque:

Vous pouvez également saisir manuellement l'heure GMT+, le réglage de la date et de l'heure disparaît en cas de coupure du terminal de l'alimentation secteur, et vous devez les régler à nouveau.

Affichage de l'heure:

Selectionner "Veille uniquement" pour n'afficher l'heure sur la façon de l'appareil que lorsqu'il est en mode veille. Selectionner "Toujours" pour afficher l'heure sur la façon de l'appareil qu'elle soit le mode dans lequel il se trouve. Dans ce cas, le numero de canal ne s'affiche pas sur la façon.

6.1.3.5 Information

Affichage des informations concernant la version du logiciel installé dans le terminal.

6.1.3.6 Réinitialisation usine

Efface tous les paramètres utiliser et les canaux installés. Le terminal redémarre avec le menu de première installation.

6.1.3. Verrouillage parental

Dans ce menu, vous pouvez activer/désactiver le verrouillage des menus et des chaînes et définir le contrôle parental sur le programme

Verrouillage des menus:

Quand cette option est activée, vous devrez entrer votre code parent pour pouvoir acceder aux fonctions du menu principal. Vous pouvez ainsi empêcher que d'autres personnes que vous même changent les réglages du terminal.

Verrouillage des chaînes:

Quand cette option est activée, vous devrez entrer votre code parent pour pouvoir acceder aux chaînes signalisées avec un niveau moral

Certain programmes ne sont pas destinés aux enfants. Choisissez un âge limite dans la liste proposée afin que le contrôle parental empêche vos enfants de regarder des programmes qui ne correspondent pas à leur tranche d'âge.

Si le contenu du programme est destiné à une catégorie d'âge supérieure à celle qui est autorisée dans le terminal, il faudra entre un code PIN avant de pouvoir acceder à l'émission en direct.

Changement de code parent

Vous pouvez changer le code parent déterminé lors de la première installation Saisissez votre nouveau code et confirmez le

6.2. Organisateur de chaînes

Sélectionnez ORGANISATEUR DE CHAINES puis la fonction souhaïée avec les touches

6.2.1 Trier les chaînes

Ce menu permet de déplacer les chaînes à un emplacement spécifique. Cette fonction concerne uniquement les chaînes qui ne font pas partie du bouquet TNTSAT (c'est-à-dire dont le nombre est supérieur à 100). Il est interdit à l'utilisateur de modifier l'ordre des canaux du bouquet TNTSAT. Néanmoins le classement des chaînes dans une liste favorite est autorisé pour toutes les chaînes.

Choisir la chaîne à déplacer à l'aide des touches ▲▼▲▶ ou entre directement son numéro par les touches numériques de la télécommande.

Appuyer sur la touche ROUGE pour prélever la chaîne

Vous pouze alors besoinir le nouvel emplacement du canal à l'aide des touches ▲▼▲▶ ou des touches numériques de la télécommande.

Appuyer sur la touche VERTE pour déposer dessus

Répéter l'opération pour toutes les chaînes que vous souhaitez déplacer.

Pour enregistrer le nouvel ordre des canaux, appuyer sur la touche JAUNE(enregistrer) ou BLEUE (sauvegarder et quitter).

Remarque: L'ordre des chaînes n'est modifié que dans la liste sélectionnée. Changer l'ordre des chaînes dans une liste ne modifie pas l'ordre des chaînes d'une autre liste. Par exemple, changer l'ordre dans la liste "Tous les chaînes" ne modifie pas celui de votre liste de préférences, et inversement.

6.2.2 Ajoutez aux favors

Acceder à ce menu pour étabir la liste de vos chaînes favorites. Sélectionner les chaînes à l'aide des touches ▲▼.

Selectionner la liste favorites a construire parmi les 4 disponibles à l'aide des touches .

Appuyer sur OK pour sélectionner/désélectionner un canal dans la liste sélectionnée.

Pour renommer une liste favorite, appuyer sur la touche ROUGE, sélectionner la liste à renomer et appuyer sur OK.

Le clavier s'affiche à l'écran. Pour effacer le nom du groupe, sélectionner le symbole Retour arrêté («) et appuyer sur OK. Pour entrer un nouveau nom, sélectionner les touches ▲▼ ▲▷ pour sélectionner les caractères et appuyer sur OK pour saisir le caractère sélectionné.

Appuyer sur la touche ROUGE pour enregistrer le nouveau nom ou sur la touche VERTE pour ignorer les changements.

6.2.3 Editor les chaînes

Depuis ce menu, vous pouvez supprimer des chaînes et verrouiller l'accès à certaines chaînes.

Supprimer

Appuyer sur la touche ROUGE pour sélectionner le canal à supprimer. Pour désélectionner un canal, le sélectionner et rappuyer sur la touche ROUGE. Le ou les chaînes ne seront définitivement supprimés que lorsque vous aurez appuyé sur la touche JAUNE (enregistrer) ou BLEUE (sauvegarder et quitter).

Attention: après appui sur ces touches, le ou les chaînes sont supprimés de toutes les listes. Pour annuler l'opération de suppression, vous pouvez appuyer sur la touche Quitter. Le message "Voulez-vous enregistrer les données?" s'affiche. Appuyer sur Quitter pour annuler les changements ou sur OK pour les confirmer.

Remarque:

la fonction supprimer ne concerne pas les chaînes du réseau TNTSAT. Vous ne pouvez supprimer que les chaînes dont le numéro est supérieur à 100.

Verrouillage

Cette fonction permet de bloquer l'accès à certaines chaînes. Appuyer sur la touche VERTE pour verrouiller/ déverrouiller les chaînes de votrechoix. Les chaînes verrouillées sont repérées par un symbole "cadenas". Pour pouvoir regarder une chaîne verrouillée, vous devrez saisir votre code parent. Le canal est verrouillé dans toutes les listed.

6.4. Minuterie

Vous pouvez programmer la minuterie pour que le terminal effectue certaines actions comme la mise en marche ou en veille. Un ensemble de fonctions est disponible des que la minuterie est activée par

Numero d'évènement:

Le sclectionner à l'aide des touches «. Vous pouvez déterminer jusqu'à 8 événements

Type:

Vous avez le choix entre 3 types d'action

Allumer le terminal a heures fixe sur une chaine déterminée

Eteindre le terminal à heures fixe

Durée : pour programmer un réveil et une mise en veille utile pour enregistrer sur un magnétoscope

Mode:

Yououpouzedefinirlemode du type ci dessus (une fois,quotidien ou hebdomadaire).

Jour de la période :

Voussupiez definir la date ou le jour de la semaine ou debutera l'actionprogrammee.Appuyer sur OK pour afficher le calendrier ou les jours de la semaine.

Heure de début:

Saisissez l'heure de début de l'action à l'aide des touches numériques.

Durée:

A l'aide des touches numériques, entre la durée de l'événement de la chaîne quand le type est « Durée »

Chaine:

Appuyer sur la touche OK pour afficher la liste des chaînes et à l'aide des touches de navigation, sélectionner la chaîne à afficher lors du déclenchement programme du terminal. Vous pouvez désirer entre télé et radio à l'aide de la touche Radio.

7. Utilisation courante du terminal

7.1. Sélectionner une chaine

• Avec les touches P + et P- , ou les touches 0-9

Appuyez sur les touches ou pour changer de chaînes ou entrez son numéro sur les touches du pavé numérique de la télécommande pour acceder directement à la chaine désirée. Il est possible de revenir à la chaine vue précédemment en appuyant sur la touche « Φ »

• Depuis la liste des chaînes

• Vous avez accès à tout moment à la liste des chaînes en appuyant sur la touche OK (Quitter pour quitter sans action).

• Sélectionnez la chaîne recherche avec les touches Appuyez sur OK pour valider.
• Appuyer sur la touche ROUGE puis sélectionner une dette pour avoir la liste classée par l'ordre alphabetique des noms de chaînes et presenté a partir de la dette sélectionnée
• La touche et la touche Radio vous permet de changer de liste favorites ou de passer sur la liste principale des radios

7.2. Bandeau de zapping

Chaque fois que vous scélectionnez une nouvelle chaine, un bandeau d'information s'affiche à l'écran. Il est possible de régler la durée du bandeau ( voir chapitre 6.1.3.2).

A Numéro de chaîne
B Age déconseilé pour le programme
C Nom de chaine
D Nom du programme
E Etat de progression du programme en cours
F Listecourante
G Nombre de voies audio diffusé
H Nombre de sous-titre diffusé
I Présence voie audio AC3
J Heure actuelle

7.3. Informations détaillées sur les programmes

Si vous désirez obtenir plus d'informations appuyez sur la touche « info » de votre télécommande.

Affichage du programme presente et suivant

Affichage du résumé (touche ROUGE)

Affichage du signal reçu (touche VERTE)

Appuyez sur « pour afficher l'écran les listes favorites disponibles à condition qu'elles ai été créé (voir chapitre 6.2.2)

7.5. Choix temporaires des langues audio et des sous-titres

• langues audio

Appuyez sur « 🚾 » pour afficher les langues disponibles Utilisez les touches «▼» et «▲» pour en sélectionner une.

• langues sous-titres

Appuyez sur « » pour afficher les langues disponibles Utilisez les touches « » et « » pour en sélectionner une.

7.6. Téléxte

Si ce service est fourni par votre opérateur, appuyez sur la touche « » de votre télécommande pour acceder au mode Télétexte. Pour acceder aux pages Télétexte, servez-vous des touches numériques ou appuyez sur les touches

7.7. Commutation TV

Appuyez sur la touche «TV» de votre télécommande pour forcer la commutation des signaux sur la sortie PÉRITEL TV.

• Un appui, permet de commuter de la video du terminal vers la video du TV
  Second appui,permet de revenir à la video du TV

Nota : si vous avez raccordé votre lecteur DVD ou magnétoscope sur la PERITEL AUX, un lancement de lecture vous affichera automatiquement sa vente

7.8. Guide électronique des programmes

Le guide électronique des programmes propose des informations sur les programmes de toutes les chaînes. Ce service dépend des informations diffusées par les opérateurs et peut ne pas être renseigné sur toutes les chaînes.

Appuyez sur la touche « guide » pour acceder au guide électronique des programmes.

Utilisez les touches «▼» et «▲» pour désir les chaînes
- Pressez la touche « ▲ » pour acceder a la partie programme et utiliser les touches «▼ » et «▲ » pour vous déplacer dans la liste si cette dernière affiche les programmes sur une journée. Le résumé est affiché en bas d'écran.
- Presser la touche ROUGE pourCHOISIR le jour precedent si les programmes sont diffusés sur plusieurs jours
- Presser la touche VERTE pourCHOISIR le jour suivant si les programmes sont diffusés sur plusieurs jours

Après avoir sélectionné un programme

• Presser la touche JAUNE pour plus d'information sur le résumé
• Presser la touche BLEUE pour avoir accès la programmation de la minuterie

7.9.Choisir une station de Radio

Appuyez sur la touche « radio » pour passer en mode RADIO.
Appuyez sur Radio pour revenir en modeTV.

7.10. Ajuster le volume

Volume: Le volume se règle avec les touches V+ et V-.

Mode mulet: Le son se coupe si vous appuyez sur la touche « ». Le son revient si vous appuyez à nouveau sur cette même touche.

8. Messages carte TNTSAT

Pour continuer à receivevoir vos programmes,
vous doivent
activer votre carte. Il vous reste 29 jours
pour l'activer
sur le site www.tntsat.tv ou
en appelant le 08 92 00 11 22 (0.34 euro/mn)

Votrecarte n'est pas activée. Vouppouvezl'activer sur le site www.tntsat.tv ouen appelant le 08 92 00 11 22 (0.34 euro/mn )

Votrecarte est expirée.Pour continuer à receivevoir vosprogrammes,vous pouvez la renouveler sur le site www.tntsat.tv ou en appelant le 08 92 00 11 22 (0.34 euro/mn)

A la livraisonVotecarteestactivée avec desdroitstemporaires.Unmessage sera affiché survoirecran pourannoncer quelesdroitsdoiventetreprolongésen vous connectant surlesiteinternetou en téléphantant.

Ce Message est affiché chaque sortie de veille du terminal durant cette période de droits temporaires et ceci juste avant la connexion sur la video
Après avoir noté les renseignements nécessaires, appuyer sur OK pour pouvoir regarder les programmes rapidement

Passé ce délambda, si vous n'avez pas activé vos droits, le terminal restera bloqué et vous devrez impératifement activer vos droits d'accès

Si vous carte est expires, vous devez proceder à un échange de cette carte en vous connectant sur le site internet ou en téléphonant.

9. Mise à jour automatique du logiciel

A chaque fois que vous sortirez votre terminal de veille, la version logiciel courante sera vérifiée.

Si une nouvelle version est disponible, vous devrez accepter son téléchargement.

Confirmez la mise à jour par OK. La procédure de mise à jour sera indiquée sur l'afficheur en façade.

Votre terminal redemarrera automatiquement avec la mise a jour.

Attention: ne pasmettrele terminal hors tension ni le débrancher de I'antenne pendant la mise a jour.

10. En cas de problèmes

Un dysfonctionnement du terminal peut avoir de multiples causes. Vérifier le terminal de réception comme indiqué ci-dessous. S'il ne fonctionne toujours pas correctement après contrôle, contactez votre revendeur. Ne pas ouvrir le capot du terminal, cela peut être dangereux.

Symptôme	Cause	Recours
Les ledes de la façade ne s'allument pas	Le cordon d'alimentation n'est pas branché.	Vérifier que le cordon d'alimentation est bien branché dans la prise murale.
Pas d'image ou de son	Mauvais branchement du cordon PERITEL entre la sortie TV du terminal et la TV Audio coupé TV hors tension	Brancher correctement le cordon PERITEL du terminal au téléviseur Appuyer sur la touche Mute Allumer le téléviseur
Pas d'image	Le terminal ne recoit pas de signal Valeurs incorrectly pour certains paramètres du tuner Mauvaise orientation de la parabole	Vérifier le cable d'antenne; le replacer ou resserrer sa connexion au terminal Dans le menu Installation, régler correctement les valeurs des paramètres LNB et Transpondeur. Vérifier la puissance du signal et orienter correctement la parabole
La télécommande ne fonctionne pas	Il n'y a pas de piles dans la télécommande, ou les piles sont vides	Vérifier que les piles soient correctement insérées dans la télécommande. Vérifier les piles; si elles sont vides, les replacer

11. Caractéristiques Techniques

TUNER SATELLITE

Fréquences de réception : bande KU de 10.7

GHz à 12.75 GHz

Fréquences d'entrée : 950 MHz à 2150 MHz

Sensibilité du tuner: -65 dBm à -25 dBm

Impédance d'entrée : 75 Ohm +-5%

ALIMENTATION LNB

Courant de sortie: >= 350 ~mA

Protection contre les surcharges

Tension commande polarité verticale : 12.5V à 14V continue

Tension commande polarité horizontale : 17V à 19V continue

Signal 22 kHz : 0.65V

DEMODULATEUR DVB-S

Constellation:QPSK

Débit symbole d'entrée : 2-45 MS/s

DECODEUR MPEG

MPEG2

MPEG-2 MP@HL à 50Hz

Débit max d'entrée : 60 Mbit/s

DECODEUR AUDIO

MPEG-1/MPEG2 layer I

MPEG-1/MPEG2 Layer II (Musicam)

Taux d'échantillonnage: 32, 44.1 ou 48 kHz

AC3 en mode transparent

Proesseur STi5105@200 MHz

Mémoire flash : 2 Mo

Mémoire Dram : 16 Mo

RÉSOLUTION / FORMAT

Résolution 720x576 entrelacé

Format de l'image : 4:3 et 16:9

Entrée video composite et audio

SORTIES AUDIO

Sortie audio analogue

mono stéreo dans le cas du MPEG1 layer II, Sortie audio numérique

PCM deux canaux dans le cas du MPEG1

layer II,

flux de données d'origine dans le cas du AC3

FACE AVANT

Afficheur vert à 4 chiffres

Voyant : 1 LED bicolore

Récepteur infrarouge : 38 KHz 3 boutons

Lecteur de carte a puce

7 touches de commande

FACE ARRIERE

2 x IEC169-24 femelle (entree et sortie SAT)

2 x péritel (TV, AUX)

1xRCA (Stereo D/G)

1xRCA (S/PDIF)

ALIMENTATION ÉLECTRIQUE

Secteur 90-240 V ~50/60 Hz

Consommation typique : 20 W

Consommation en veille : 10 W

DIVERS

Température de service: +0 40^ C

Température de stockage: -30 ~ 80 °C

Humidité: 10% - 85% d'humidité relative, sans condensation

Dimensions en mm: 260 × 210 × 40

Poids: 1.5kg

11. Garantie

AVERTISSEMENT

Afin de faire exercer la garantie, vous devez contacter votre vendeur spécialisé ou la Hotline Sagem Communications au numéro 08 92 23 04 251 Une preuve d'achat vous sera demandée.

En cas de dysfonctionnement, le distributeur ou la hotline Sagem Communications vous conseillera sur la

procedure à suivre.

La procédure à suivre est la suivante :

1) Le matériel neuf est garanti (pièces et main d'oeuvre) par Sagem Communications, dans les conditions et selon les modalités ci-après, contre tous les défauts de fabrication pendant une durée de 12 mois à compter de la date d'achat du matériel, la preuve d'achat faisant foi (pour les accessoires neufs (cordons, télécommande, carte TNTSAT, etc) : 3 mois à compter de la date d'achat). Nous vous recommendons donc de garder très précieusement votre facture d'achat ou ticket de caisse comme preuve de date d'achat.
2) Les matériels ayant fait l'objet d'une réparation pendant la période de garantie visée ci-dessus sont garantis (pièces et Main d'oeuvre)* par Sagem Communications jusqu'à la première de ces deux dates:

expiration de la durée de garantie visée ci-dessus ou trois (3) mois à compter de l'intervention Sagem Communications. Cette garantie s'applique pour autant que le matériel ait eté utilisé dans des conditions normales et conformément à sa destination.

3) Pendant cette période de garantie de 12 mois, le terminal defectueux sera réparé gratuitement. Le client devra néanmoins returner, à ses frais (transport + assurance), le matériel defectueux dans un emballage adéquat avec l'ensemble des accessoires d'origine (les matériels endommagés durant le transport ne sont pas pris en charge au titre de la garantie) à l'un de nos Centres de Réparation Agreés dont l'adresse vous sera communiquée en appelant notre Centre d'appels au 08 92 23 04 251. Au titre de cette garantie, votre matériel sera réparé ou échangé (au seulchioix de Sagem Communications) et renvoyé à votre adresse en France, gratuitement. Aucun matériel de prét ne sera fourni pendant le délai de réparation.

4) Avant d'expédier votre matériel au Centre de Réparation Agréé, n'oubliez pas de :

• joindre au matériel toutes vos coordonnées (nom, adresse, et numéro de téléphone),

• vous assurer que tous les accessoires sont inclus avec le matériel, si possible dans l'emballage d'origine,

joindre également une copie de la preuve d'achat de votre matériel ou de la carte de garantie dûment date et complétée, lors de l'achat, par votre vendeur.

Le matériel bénéficia, en tout état de cause, de la garantie légale contre les conséquences des défauts

ou vices cachés conformément aux articles 1641 et suivants du Code Civil. Les droits légaux dont bénéficient les consommateurs au titre de dispositions légales impératives restent en vigueur et ne sont

eneldomcasaffectésparlapresentegarantie.

Sont exclus de la garantie :

1) Les pannes ou les dysfonctionnements dus :
- au non respect des consignes d'installation et d'utilisation, ou
- à une cause extérieure au matériel (choc, foudre, incendie, vandalisme, malveillance, dégats des eaux de toute nature, contacts avec des liquides divers ou tout agent nuisible, tension electrique non appropriée...), ou
- à des modifications du matériel effectuees sans accord écrit de Sagem Communications, ou
- à des défauts d'entretien courant, tel que décrit dans la documentation remise avec le matériel, de surveillance ou de soins, ou
- aux mauvaises conditions de stockage, ou d'environnement du matériel (notamment celles liées aux conditions de température et d'hydrométrie, effets de variations de tensions électriques, parasites provenant du réseau électrique ou de la terre), ou encore
- à une réparation, une intervention (ouvertures ou tentatives d'ouverture du matériel) ou un entretien effectué par des personnes non agrées par Sagem Communications.

2) Les détiériorations consécutives à une insuffiance d'emballage et /ou à un mauvais conditionnement du matériel ré-expédé au Centre de Réparation Agrée.
3) L'usure normale du matériel ainsi que l'usure des accessoires.
4) La fourniture de nouvelles versions logicielles.
5) Les travaux d'exploitation courante : livreison, mise en place ou échanges d'accessoires....
6) Les interventions sur un matériel ou des logiciels modifiés ou ajoutés sans l'accord de Sagem Communications.
7) Les dérangements consécutifs à l'utilisation de produits ou accessoires non compatibles avec le matériel.
8) Les matériels returnés au Centre de Réparation Agréé sans l'accord préalable du Centre d'Appels. Dans les cas d'exclusion de garantie ci-dessus ainsi qu'à l'expiration de la période de garantie de 12 mois (3 mois pour les accessoires), les frais de réparation et de port (aller et retard) du matériel feront l'objet d'un devis établi par Sagem Communications et devront être réglics avant tout retard de matériel au Centre de Réparation Agréé.

ATTENTION :

1) Les pièces défectueuses échéçées deviendront la propriété de Sagem Communications

2) Sous réserve des dispositions légales impératives, Sagem Communications n'assume aucune garantie, explicite ou implicite, autre que celle expressément prévue ci-dessus. Notamment, Sagem Communications ne prendaucunengagement etne consentaucune garantie surla qualiteou la performance du matériel pourquelqueusage particulierquece soit.LarponsabilitédeSagem Communications,qu'elle qu'en soit la cause,estlimiteeau prix payede parle Client pour le matériel.Enaucun cas,Sagem Communicationsne répondra des dommages moraux et/ou immateriels et/ou indirects (en ce comprisnotament perte de commandes,perte de bénéfices,perte de données,manque àgagner,atteinte à l'imagine,interruption de service ou tout autre préjudice financier ou commercial, au titre ou non de la garantie).

Les dispositions ci-dessus sont applicables uniquement en France. Dans le cas où l'une de ces dispositions serait, en tout ou partie, contraire à une règle impérative de droit dont pouraient bénéficier les consommateurs au titre de la législation française, cette disposition ne leur serait pas applicable, toutes les autres dispositions restant valables par ailleurs.
